담당자: 추이 하오
전화번호: 13395378282
주소: 산둥성 지닝경제개발구
URL: www.sdsgzn.com
목록
1. 비즈니스 견적2
2. 장비 성능 및 기술 매개변수6
1. 철근 트러스 생산 라인 6의 기술 변수
1.1 장비 개요 6
1.2 철근 트러스 생산 라인 6의 장비 구성
1.3 장비의 기술적인 매개변수: 7
1.4 장비 특성 8
1.5 장비 구성 및 고유 브랜드 10
2. 냉수기 11
2.1 공냉식 박스형 냉각기 기술 사양: 11
3. 공기 압축기 12
1. 스크류 공기 압축기의 기술 변수 13
1. 사업견적
지능형 CNC 트러스 용접 생산 라인 전문 제조업체
| SGHJ 지능형 CNC 트러스 용접 생산 라인 견적서 | ||||||
| 견적 단위: Shandong Time Machinery Technology Co., Ltd. | ||||||
| 주문 번호 | 장치 이름 | 단위 유형 | 단위 | 수량 | 단가(RMB) | 금액(인민폐) |
| 1 | 스틸바 트러스 용접 생산 라인 | SGHJpm-100 | 타이저우의 줄임말 | 1 | ||
| 2 | 스크류 공기 압축기 | 카이산, BK22kw | 타이저우의 줄임말 | 1 | ||
| 삼 | 냉각수 기계 | RX-05A | 타이저우의 줄임말 | 1 | ||
| 4 | 강철 막대 맞대기 용접공 | 25kva | 타이저우의 줄임말 | 1 | ||
| ~에 달하다 | 총 장비 지불 금액: RMB 자본금: | |||||
| 참고: 이 가격에는 운임, 시운전 및 설치 비용, 교육 비용을 포함한 세금(13% VAT)이 포함되어 있습니다. | ||||||
| 회사는 강철 트러스 용접 생산 라인의 연구 개발 및 제조에 중점을 두고 있으며 전문적이고 효율적인 기술 연구 개발 팀을 보유하고 있습니다. 회사는 기술 혁신에 큰 중요성을 부여하고 독립적인 혁신의 길을 고수하며 지속적으로 제품 구조를 조정합니다. 시장 수요를 충족시키기 위해 다수의 유명 기업과 장기적인 파트너십을 구축했습니다. | ||||||
회사 명 : 산동 시간 기계 기술 유한 회사
세금 식별 번호: 91370811MA3EP7HT68
회사 계좌번호: 815010601421010400
은행: 제닝시은행 서성지점
주소: 산둥성 지닝경제개발구 루이샹로 북쪽 자펑로 동쪽(산동태봉공정그룹유한공사 병원 내)
2. 장비 성능 및 기술 매개변수
1. 철근 트러스 생산 라인의 기술 매개변수
1.1 장비 개요

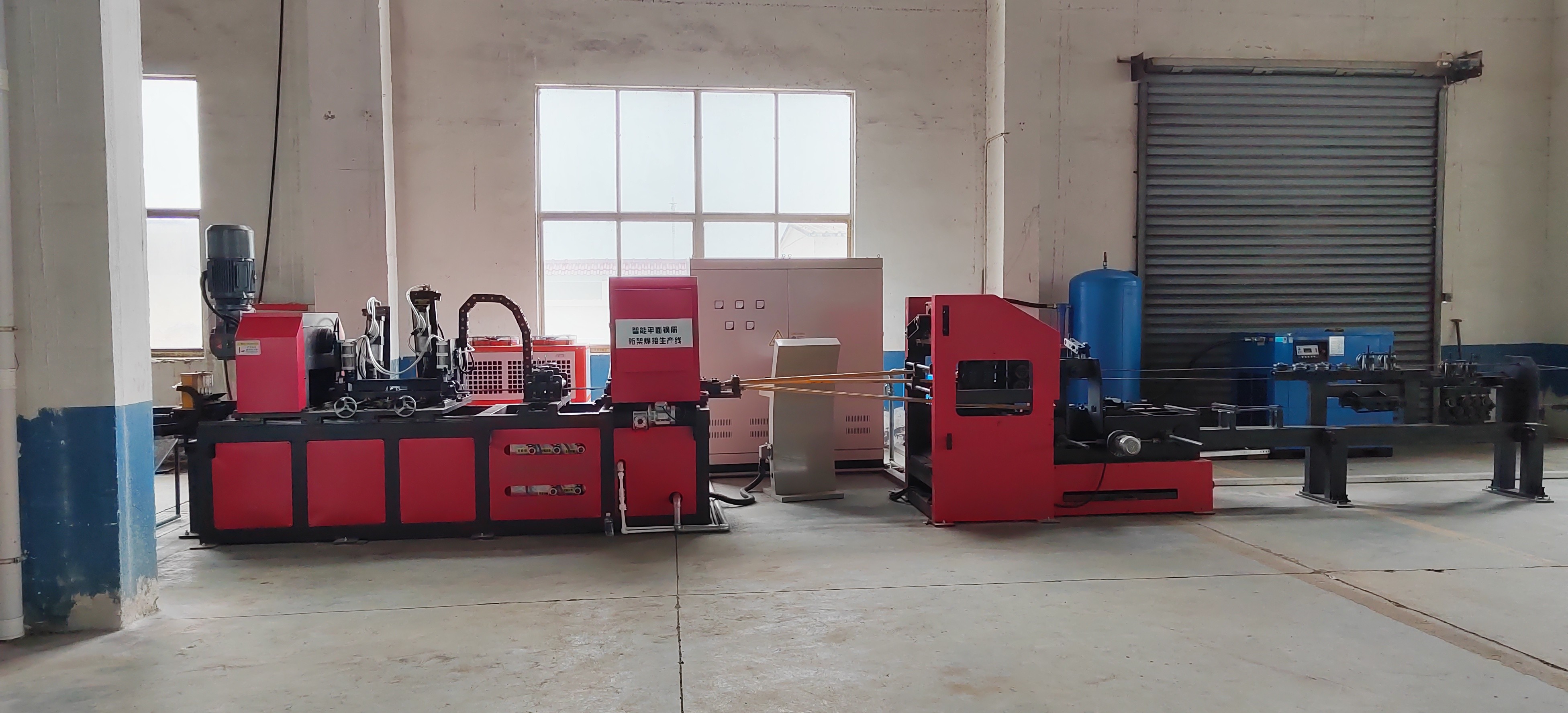

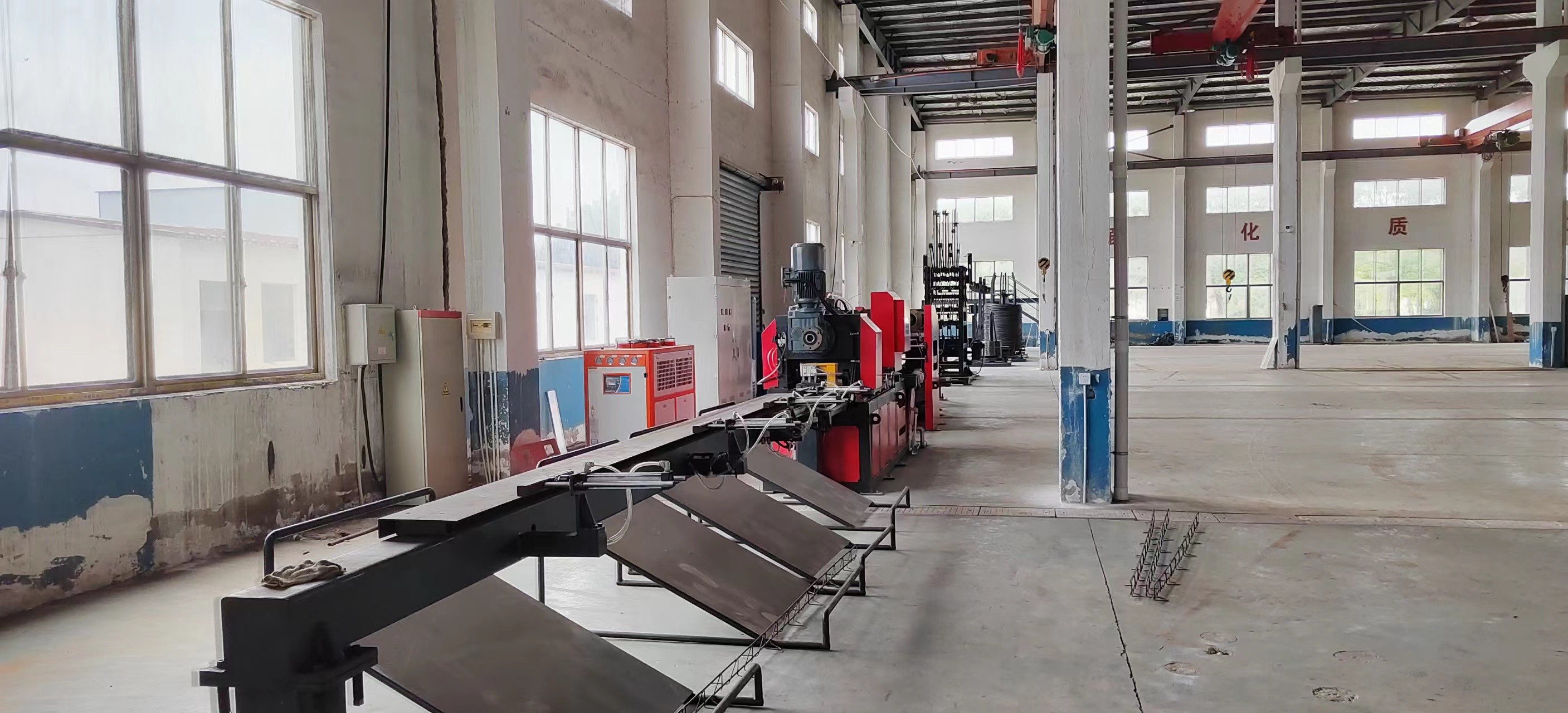

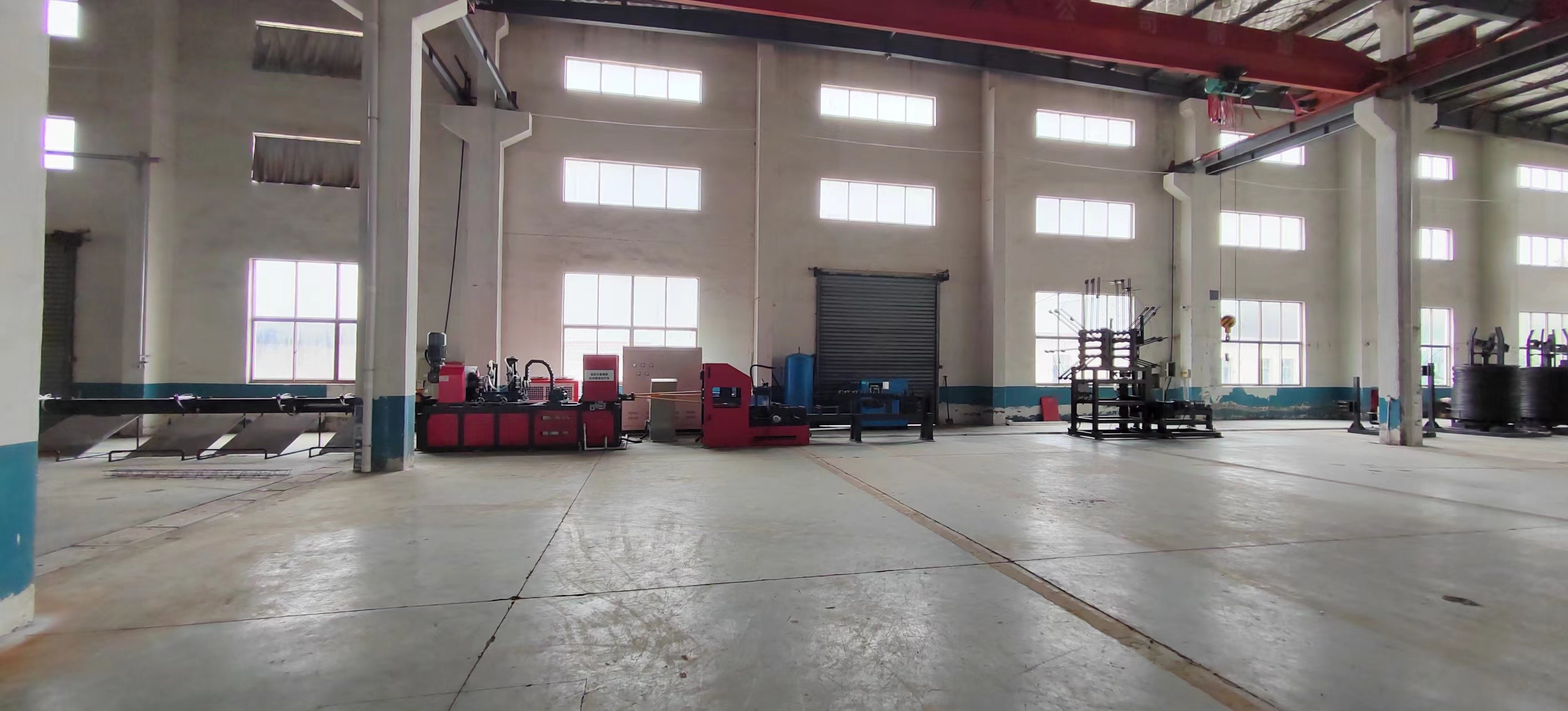

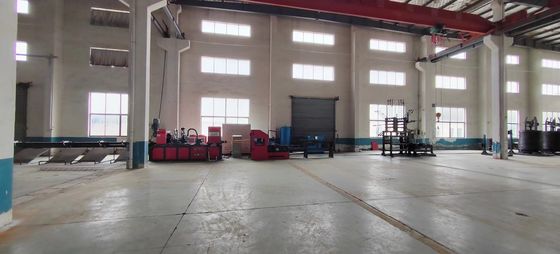

철근 트러스 생산 라인은 강철 코일, 철근 교정, 사이드 바 굽힘, 용접 성형, 자동 절단, 완전 자동화된 생산 라인의 통합으로 완성된 골재로 구성되며 강철 트러스로 평면 강철 트러스 바닥을 생산할 수 있으며 조립식 건물도 생산할 수 있습니다. 강철 트러스는 건물 건설(트러스 바닥 바닥부터), 단열 벽판 건설 및 기타 분야에 널리 사용됩니다.
1.2 철근 트러스 생산 라인의 장비 구성:
| 주문 번호 | 장비 구성 요소 | 수량 | 기술적 특징 |
| 1 | 스틸바 프레임 | 정해진 길 | 수직 누워 라인 프레임 |
| 2 | 직선 공급 메커니즘 | 정해진 길 | 여러 라운드의 교정을 사용하면 교정 효과가 좋으며 강철 리브, 감속 모터 구동 와이어가 손상되지 않습니다. |
| 삼 | 보관대행 | 정해진 길 | 새로운 개방형 스토리지 랙과 버퍼 스토리지 모드를 채택하여 지속적인 생산을 촉진하고 보강재 축적을 효과적으로 방지합니다. |
| 4 | 단자 교정 메커니즘 | 정해진 길 |
용접성형 전 주철근과 벨리로드 철근을 2회 교정하고 5롤러 교정방식을 채택하여 완성된 트러스의 강성을 확보합니다.
|
| 5 | 복부 로드 굽힘 메커니즘 | 정해진 길 |
1, 스윙 벤딩, 서보 전원으로 구동되는 강철 벤딩, 우수한 동시성, 높은 안정성, 2, 다른 서보 모터로 구동되는 와이어 메커니즘, 더 높은 정확도로 더 나은 동기화, 벤딩 메커니즘 사용, 두 개의 서보 모터 완벽하게 맞음, 정지 변화 없음 실현 가능 트러스 피치의 기능은 생산 효율성을 크게 향상시킵니다.
|
| 6 | 용접 호스트 | 정해진 길 |
상하 각 점 용접, 총 2개의 변압기, 용접 변압기 총 전력이 60% 이상 감소
|
| 7 | 절단 메커니즘 | 정해진 길 |
전단의 "가위" 모드는 전단 및 공정으로 인한 용접 문제를 효과적으로 해결하고 전단 공정에서 완성된 트러스 제품의 측면 이탈 및 뒤틀림을 방지할 수 있습니다.전단 위치 조정은 서보 모터와 굽힘 및 와이어 서보 모터에 의해 제어되어 동일한 유형의 트러스 길이의 임의 전단을 달성합니다.
|
| 8 | 재료 수집 메커니즘 | 정해진 길 | 자동 리필 |
| 9 | 전기 제어 시스템 | 정해진 길 | |
| 10 | 운영 체제 | 정해진 길 |
조작 버튼 및 기타 부품은 고품질 제품을 사용합니다. 장비의 편리한 작동 및 조정 속도, 용접 매개 변수 및 기타 작동 용이 트러스 예약 시스템
|
| 11 | 지침, 임의의 예비 부품 및 도구 | 정해진 길 | 표준 레이아웃 |
1.3 장비의 기술적인 매개변수:
| 프로젝트 | 단위 | 데이터 | 비고 |
| 레이아웃 프레임 하중 지지 | 킬로그램 | 2500 | 스트링바 높이는 2m 이하, 사이드바 높이는 1.3m 이하 |
| 누워 라인 수 | 개인 | 삼 | |
| 직선 속도 | m/분 | ≤30 | 용접 조정과 일치해야 합니다. |
| 변압기 전원 용접 | 크바 | 160×2 | 주파수 변환 제어, 무효 전력 손실 감소, 간헐적 작업 |
| 와이어 전송 모터의 힘 | Kw | 5.5×3 | 간헐적인 서비스 |
| 측면 바 성형 모터의 동력 | kw | 삼 | 실린더 + 서보 모터 |
| 기계식 전단 모터 동력 | Kw | 11×1 | 간헐적인 서비스 |
| S 힘줄 굽힘 거리 | mm | 200 | 하단 각도 트러스 높이가 없는 250 이상 |
| S 힘줄 폭 | mm | 70-270 | 폭 조절 가능 |
| S-bar 아치 굽힘 직경(내경) | mm | 10 | 대사 |
| 트러스 폭(주철근) | mm | 70-270 | 고도로 조절 가능 |
| 주 힘줄 직경 | mm | Φ8-12 | Φ8-Φ12 판나사 보강 |
| S 힘줄 직경 | mm | Φ4-Φ8 | |
| 생산 트러스 길이 | 중 | 0.4-6 | 필요에 따라 길이를 조정할 수 있습니다. |
| 트러스 라인 속도(플레이트) | m/분 | 6-12 | 6-12m/min의 안정적인 생산 속도 |
| 장비 배출 방향 | 실제 현장계획에 따라 반입 및 반출 방향 결정 | ||
| 가스 압력 | Mpa | ≥0.7 | 가스는 여과, 건조 과정을 거쳐 청정한 가스원이어야 합니다. |
| 가스 소비 | m³/분 | 3/4.5 | |
| 생산 라인 길이(길이 * 폭 * 높이) | mm | 45000*3000*3500의 길이는 적절하게 조정될 수 있습니다 | |
| 장비의 무게 | 티 | 18 (액세서리 및 외부 전기 제어 상자 제외) | |
| 참고: 발 굽힘 메커니즘을 포함한 표준 장비, 발 굽힘 메커니즘이 없는 주거용 산업화에 대해 설명해주세요. | |||
1.4 장비 특성
1, 스틸 라인 프레임
회전 레이아웃 모드를 사용하여 프레임을 레이아웃하는 디스크 강철 막대 3세트가 있으며 최대 베어링은 2톤입니다.
각 세트 랙에는 별도의 공압 브레이크 장치가 장착되어 있습니다.
레이아웃 프레임의 각 세트에는 강철 표면 산화물 스킨을 제거하기 위한 독립적인 사전 직선화 메커니즘 세트가 있습니다.
2. 와이어 전달 메커니즘 조정
여러 라운드의 교정을 사용하면 교정 효과가 좋으며 강철 리브, 이중 감속 모터 와이어가 손상되지 않습니다.
각 와이어 공급 메커니즘은 별도로 제어할 수 있습니다.
삼,강철 저장 메커니즘
새로운 개방형 스토리지 랙, 버퍼 스토리지 모드를 채택하고 지속적인 생산을 촉진하며 강화를 효과적으로 방지합니다.
4. 단자 교정 메커니즘
용접성형 전 주철근과 벨리로드 철근을 2회 교정하고, 완성된 트러스의 강성을 확보하기 위해 5롤러 교정방식을 채택합니다.
이 메커니즘은 트러스 제품의 강성을 조정하는 데 중요한 역할을 합니다.
5, 복부 막대 프레스 모양 메커니즘 및 와이어
바 스윙 벤딩, 서보 전원에 의한 스틸 벤딩으로 전력, 우수한 동기화, 높은 안정성을 제공합니다.
철근 굽힘이 계속되고(굽힘 메커니즘은 원형 운동이며 위아래로 흔들림, 지연 없음) 성형 속도가 빠릅니다.
철근 성형 금형은 긁힘 없이 철근 표면을 향하는 원통형입니다.
와이어 공급 메커니즘은 더 나은 동기화와 더 높은 정확도를 갖춘 서보 모터로 구동됩니다.벤딩 메커니즘을 통해 두 개의 서보 모터의 완벽한 조화로 트러스 피치를 중단 없이 변경하는 기능을 실현할 수 있어 생산 효율성이 크게 향상됩니다.
6. 용접부
용접 지점마다 위아래로 총 2개의 변압기가 있습니다.
두 그룹은 좋은 동기화로 총 4번의 압박 압박을 가합니다.
용접 실린더는 작은 스트로크, 큰 강도, 빠른 용접 속도 및 고품질을 갖추고 있습니다.
공압식 클램핑 방식을 사용하여 고품질 브랜드를 사용하는 용접 실린더.
용접봉은 크롬과 지르코늄 합금 구리로 만들어집니다.
용접의 모양과 크기를 보장하는 위치 결정 메커니즘을 갖추고 있습니다.
2점 저항 점용접 방식은 동종 대비 설치전력을 60% 감소시켰으며, 각 솔더 조인트의 용접 매개변수를 별도로 설정할 수 있다.
4모드 전극 헤드는 4회 재사용이 가능하며, 사용 비용이 3배 절감됩니다.
7. 절단 메커니즘
"가위" 모드는 전단 공정으로 인한 용접 문제를 효과적으로 해결하고 전단 공정에서 트러스 제품의 측면과 뒤틀림을 방지할 수 있습니다.
빠른 전단 속도, 용접 종료가 필요하지 않습니다.
메인바와 사이드바의 용접 이음부 고강도 전단을 위해 최신 개발된 신형 고강도 적용
탄력성 금형강.
8. 전기 제품 제어 시스템
Hechuan 제어 시스템을 사용하여 안정성이 높습니다.
9. 운영 체제
조작 버튼 및 기타 부품은 고품질 제품을 사용합니다.
장비의 편리한 작동 및 조정.
속도, 용접 매개변수 및 기타 작동이 쉽습니다.
1.5 장비 구성 및 원래 브랜드
| 이름 | 상표 |
설명하다 비고 |
| 조작 화면 | 곤륜 일반 국가 | ARM CPU를 코어로 하고 800MHz를 구현한 스마트 사물인터넷 터치스크린입니다.이 제품은 해상도 1024*600의 10인치 TFT LCD 화면, 4선 저항막 터치스크린 및 사전 설치된 McsgPro 구성 소프트웨어를 사용하도록 설계되었습니다. |
| PLC | 허추안 | 고성능, 컴팩트한 구조, 강력한 기능, 높은 안정성 |
| 서보 모터 | 허추안 | 고성능, 높은 신뢰성, 고품질 |
| 저전압 제어 | 친트 | 국내 유명 브랜드, 안정적인 품질, 높은 신뢰성 |
| 스위칭 모드 전원 공급 장치 | 대만 밍웨이 | 대만의 유명 브랜드, 30년 이상의 연구 개발 및 제조 경험 |
| 용접 변압기 | 쳉 타이 | 일본의 용접 기술을 채택 |
| 공압 부품 | 마당 손님 | 대만의 잘 알려진 브랜드, 좋은 품질, 높은 신뢰성, 높은 부하 |
| 전자기 밸브 | 마당 손님 | |
| 용접 실린더 | 더블 포스 커스텀 실린더 | 빠른 속도, 충분한 출력, 높은 안정성 |
| 용접 컨트롤러 | 상하이 구롱 | 안정적인 제품 성능, 믿을 수 있는 품질, |
| 감소 상자 | 절강 무지개 | 안정적이고 신뢰할 수 있는 성능 |
| 선형 가이드 레일 | 대만 실버 | 고하중, 고정밀도, 고속, 고정밀도 |
| 베어링 | 엔스크 | 수입 품질, 안정적인 품질, 높은 신뢰성 |
| 와이어, 케이블 | 광둥잉커 | 우수한 재질, 강력한 절연성, 낮은 편심 |
2. 냉수기
공냉식 냉각기의 기술 매개변수 및 구성
|
모델 프로젝트 |
RX-05A | 구성 | |
| 원천 | 380V/3PH/50HZ | ||
|
냉장 출력 |
K칼로리/시간 | 12900 | |
| kw | 15 | ||
| 총 전력을 입력하세요. | kw | 4.48 | |
| 극저온유체 | 이름 | R22 | 고품질의 차가운 미디어 가져오기 |
| 제어 방법 | 모세관 | ||
|
압축 엔진 |
유형 | 소용돌이 유형 | 아메리칸 밸리 휠 |
| 전력 (kw) | 3.75 | ||
| 번호(PH) | 5 | ||
| 팬 | 전력 (kw) | 0.18*2 | 저소음 팬 |
| 공기량 (m ³ / h) | 7840 | ||
|
응축기 |
유형 | 공냉식 핀형 고효율 열교환기 | 공냉식 핀형 고효율 열교환기 |
| 냉각 공기량(m ³ / h) | 5000 | ||
|
증발계 |
유형 | 물탱크형(스테인리스) | 물탱크형(스테인리스) |
| 냉동수 유량(m ³ / h) | 2.5 | ||
| 탱크 용량(L) | 60 | ||
| 수도관 직경 안팎으로 | 1" | ||
| 물 펌프 | 전력 (kw) | 0.37 | Aosource (2년 보증) |
| 배송 책임자(m) | 20 | ||
| 유량(m ³/h) | 6 | ||
|
경비원 |
얼굴 버전 |
압축기 과열 보호, 과전류 보호, 고압 및 저압 보호, 과열 보호, 흐름 수량 보호, 상순/상결함 보호, 배기 과열 보호, 방열수가 표준 자동 경고 시스템을 충족하지 않습니다. |
방푸 컴퓨터 버전 |
| 고전압 및 저전압 테이블 | 대만 JAVE | ||
| 필터 | 아메리카 알코 | ||
| 위상 회전 릴레이 |
프랑스의 슈나이더 |
||
| 접촉기 | |||
| 메인 스위치 | |||
| 완전한 설명 | 체중(kg) | 174.5 | 목재 프레임 포장 |
| 개략 차원 (mm) | 1310*630*1230 | ||
| 표면 준비 | 메인보드 2mm, 밀봉판 1.5mm | 정전기 스프레이 플라스틱 | |
3. 공기 압축기
BK 22-8 ZG 공냉식 스크류 기계의 기술 매개변수
| 나사 그룹 | 5:6 테드 로터 |
| 압축 모드 | 연속, 단일 레벨 |
| 압축공기 출구 압력 | 피2=0.8MPa |
| 냉각 방식 | 강제 공랭 |
| 압축공기 출구 온도 | 주위온도보다 10℃ ~ 15℃ 높음 |
| 윤활유 수량 | 약 8.6리터 |
| 모터 속도 | N=2930r/분 |
| 전력 등급 | 22kW |
| 방전율 | V=3.45m삼/분 |
| 작동 무게 | 약 390kg |
| 기온 상한 | 45℃ |
| 기온 하한 | 0℃ |
| 석유 소비 | 배기유 함량이 3PPM 미만입니다. |
| 소음 |
74dB(A) |
| 외부 크기(길이, 너비, 높이)(mm) | 1200×800×1120 |
