SGHJ-IV 지능형 CNC 트러스 용접 생산 라인 견적
견적 단위: Shandong Shiguang Machinery Technology Co., Ltd.
연속물 아니요.	장비명		장비 모델		단위		수량	가격 (위안화)	양 (위안화)
1		사각 파이프 철근 트러스 용접 생산 라인		SGHJ-IV	단위	1
2		스크류 공기 압축기		카이젠 BK 시리즈 37kw	단위	1
삼		냉각수 기계		RX-10A	단위	1
4		철근용접기		25kva	단위	1
총		RMB: RMB 대문자:
참고: 이 가격에는 세금, 화물, 디버깅 및 설치 비용, 교육 비용이 포함됩니다.
우리 회사는 전문적이고 효율적인 기술 연구 개발 팀과 함께 강철 트러스 용접 생산 라인의 연구 개발 및 제조에 중점을 두고 있습니다. 회사는 기술 혁신을 중시하고 독립적인 혁신의 길을 고집하며 지속적으로 제품 구조를 조정합니다. 시장 수요를 충족시키고 다수의 유명 기업과 장기적인 협력 파트너십을 구축합니다.

아니요.	장비 구성 요소	수량	기술적 기능들
1	사각 튜브 커넥터 진동 플레이트 콜렉터	두 세트	진동공급장치, 컨베이어 슈트, 스토커
2	고속 용접 조립	두 세트	고속 실린더, 크롬-지르코늄 용접 전극으로 구성
삼	공압 공급 구성 요소	두 세트	연결 부품 자동 로딩용
4	용접 금형 및 용접 전원 공급 장치	한세트	용접전원, 부품연결용 고정금형으로 구성
5	용접 냉각수 시스템	한세트	연결부 용접용 냉각
6	움직이는 부품의 조정	한세트	연결 부품의 용접 위치 조정용

스윙암	단위	수량	메모
와이어 누워 랙의 부하 용량	킬로그램	2000	상부 현의 높이는 2m를 초과할 수 없으며, 측면 현의 높이는 1.3m를 초과할 수 없습니다.
와이어 배치 랙 수	단위	5
사이드 스틸 포밍 모터의 힘	kW	7.5
용접 변압기의 힘	kW	160x3	후면에 사각관 용접 트랜스포머를 추가하여 간헐운전 가능
전단 모터 전력	kW	11+11	자체 개발한 리프팅 가위 간헐 작동 채택
랙 모터 동력 수집 및 리프팅	케이여	2.2	간헐적인 작동
측면 현 굽힘 피치	mm	200
코드 높이	mm	70-270	바닥 각도 코드가 없는 높이 250 이상
코드 폭	mm	70-90	넓은 폭
상부 및 하부 현 철근의 직경	mm	6-12
측면 현의 직경	mm	4-7
코드의 길이	중	2~14	자동 조절 피치
코드의 직선성	mm/m	±5
코드의 높이 오류	mm	±2
코드의 길이 오류	mm/m	±5	최대 오차는 ±15mm를 초과하지 않습니다.
노출된 상부 및 하부 현 바의 높이	mm	≤5
생산 라인의 속도	중	6-8	실제 안정적인 생산 속도는 코드 사양에 따라 결정됩니다.(일반 트러스, 생산 속도: 12-14m) 생산 과정에서 사각형 튜브 커넥터를 추가하면 속도에 영향을 미칩니다.
공기압	Mpa	≥0.7	사용되는 가스는 깨끗하고, 여과되고, 건조되어야 합니다.
공기 소비량	m³/분	3/4.5
생산라인의 길이(길이너비높이)	mm	*생산 라인의 길이는 4500030003500으로 적절하게 조정될 수 있습니다.*
총 생산량	티	18 이하
참고: 표준 구성에는 하단 각도 굽힘 메커니즘이 포함됩니다.주거 산업화를 위한 구성에 바닥 각도 굽힘 메커니즘이 포함되지 않은 경우 지정하십시오.

이름	상표	설명 비고
작동 화면	쿤룬통타이	ARM CPU를 코어로 하고 주주파수가 800MHz인 지능형 IoT 터치스크린입니다.제품 디자인은 10인치 TFT LCD, 해상도 1024*600, 4선 저항막 터치스크린을 채택하고 McsgPro 구성 소프트웨어가 사전 설치되어 있습니다.
PLC	허촨	고성능, 컴팩트한 구조, 강력한 기능, 높은 안정성.
서보 모터	허촨	고성능, 높은 신뢰성 및 고품질.
저전압 제어	CHNT	중국의 유명 브랜드, 안정적인 품질, 높은 신뢰성.
스위칭 전원 공급 장치	대만 밍웨이	30년 이상의 연구 및 제조 경험을 보유한 대만의 유명 브랜드입니다.
용접 변압기	청타이	일본의 용접 기술을 사용합니다.
공기 구성 요소	야데케	대만의 잘 알려진 브랜드, 좋은 품질, 높은 신뢰성, 높은 부하 용량.
솔레노이드 벨브	야데케	대만의 잘 알려진 브랜드, 좋은 품질, 높은 신뢰성, 높은 부하 용량.
용접 실린더	Shuangbeili 맞춤형 실린더	빠른 속도, 충분한 출력, 높은 안정성.
용접 컨트롤러	상하이 구오롱	안정적인 제품 성능과 신뢰할 수 있는 품질.
감속기	저장천홍	안정적이고 신뢰할 수 있는 성능.
선형 가이드 레일	대만 상인	높은 부하 용량, 고정밀도, 고속 및 고정밀도.
베어링	NSK	수입 품질, 안정적인 품질, 높은 신뢰성.
전선, 케이블	광둥잉커	우수한 재질, 강력한 절연성, 낮은 편심.

안건		공냉식 시리즈 제품
안건		RX-10
전원 공급 장치		10P-50Hz-380V
냉각수 유량 m3/h		6.0
총 소비전력 kW		10.5
냉각 용량	kW	36
	kCal/시간	30960
	유형	완전밀봉형 스크롤형
	시동 방법	직접 시작
응축 장치	유형	고효율 보라색 구리 재킷 알루미늄 호일 핀 + 저소음 팬
	냉각 풍량 m3/h	12000
	단위 수	1
냉각수	유형	R22
내장 워터 펌프 kW		1.5
증발기	단위 수	고효율 물탱크 코일형
	유형	1
	파이프 직경	DN40
안전 보호 장치		고저전압 보호, 결빙방지(이중), 안전밸브, 과부하 보호, 결상, 역상, 부족전압, 과전압, 유수보호 등
안전보호장치	길이	1610
	너비	735
	키	1390
전체 치수	킬로그램	326

토출압력 Mpa	0.8
토출량 m³/min	5.5
모터 전력 kW	37
배기 인터페이스	G1 1/2
소음db(A)	67
무게 KG	730
전체 치수 mm	124010301435

아니요.	장비 구성 요소	수량	기술적 기능들
1	코일 철근 와이어 누워 랙	한세트	브레이크가 장착된 수직 와이어 배치 랙
2	교정 및 공급 메커니즘	한세트	철근 리브를 손상시키지 않고 교정 효과가 뛰어난 다중 휠 교정을 채택합니다.3개의 감속 모터를 갖춘 이중 구동 와이어 공급.
삼	재료 저장 메커니즘	한세트	쿠션 수납을 활용한 새로운 형태의 오픈형 수납랙을 탑재하여 연속 생산이 가능하고 철근 축적을 효과적으로 방지합니다.
4	단자 교정 메커니즘	한세트	5롤러 교정공법을 이용하여 용접성형 전 주철근과 대각부재에 2단계 단자 교정을 실시하여 트러스 제품의 직진성을 확보합니다.
5	대각선 멤버 굽힘 메커니즘	한세트	1) 진자 막대 굽힘은 서보 모터에 의해 구동되어 우수한 동기화와 높은 안정성을 보장합니다. 2) 와이어 공급 메커니즘은 다른 서보 모터에 의해 구동되어 더 나은 동기화와 더 높은 정확도를 제공합니다.벤딩 메커니즘과 결합하면 두 개의 서보 모터의 완벽한 협력으로 기계를 멈추지 않고 트러스 피치를 변경할 수 있어 생산 효율성이 크게 향상됩니다.
6	용접 본체	한세트	2개의 점 용접이 사용되며 총 2개의 변압기를 사용하여 용접 변압기의 총 전력 소비를 60% 이상 줄입니다.
7	벤딩 메커니즘	한세트	서보 기계식 굽힘을 사용하여 속도가 빨라지고 소음이 줄어들며 안정성이 높아집니다.
7	절단 메커니즘	한세트	"가위형" 절단 모드를 활용하여 절단 공정으로 인해 발생하는 개방형 용접 문제를 효과적으로 해결합니다.이 모드는 또한 절단 과정에서 트러스의 기울어짐과 뒤틀림을 방지하는 데 도움이 됩니다.절단 위치 조정은 서보 모터로 제어되므로 기계를 멈추지 않고 모든 길이의 트러스를 절단할 수 있습니다.
8	집계 수집 메커니즘	한세트	자동 스태킹
9	전기 제어 시스템	한세트
10	운영 체제	한세트	작동 버튼 및 기타 구성 요소는 고품질입니다. 편리한 장비 조작 및 조정 속도, 용접변수 등의 편리한 조작 트러스 예약 시스템
11	사용 설명서, 예비 부품 및 도구	한세트	표준 구성

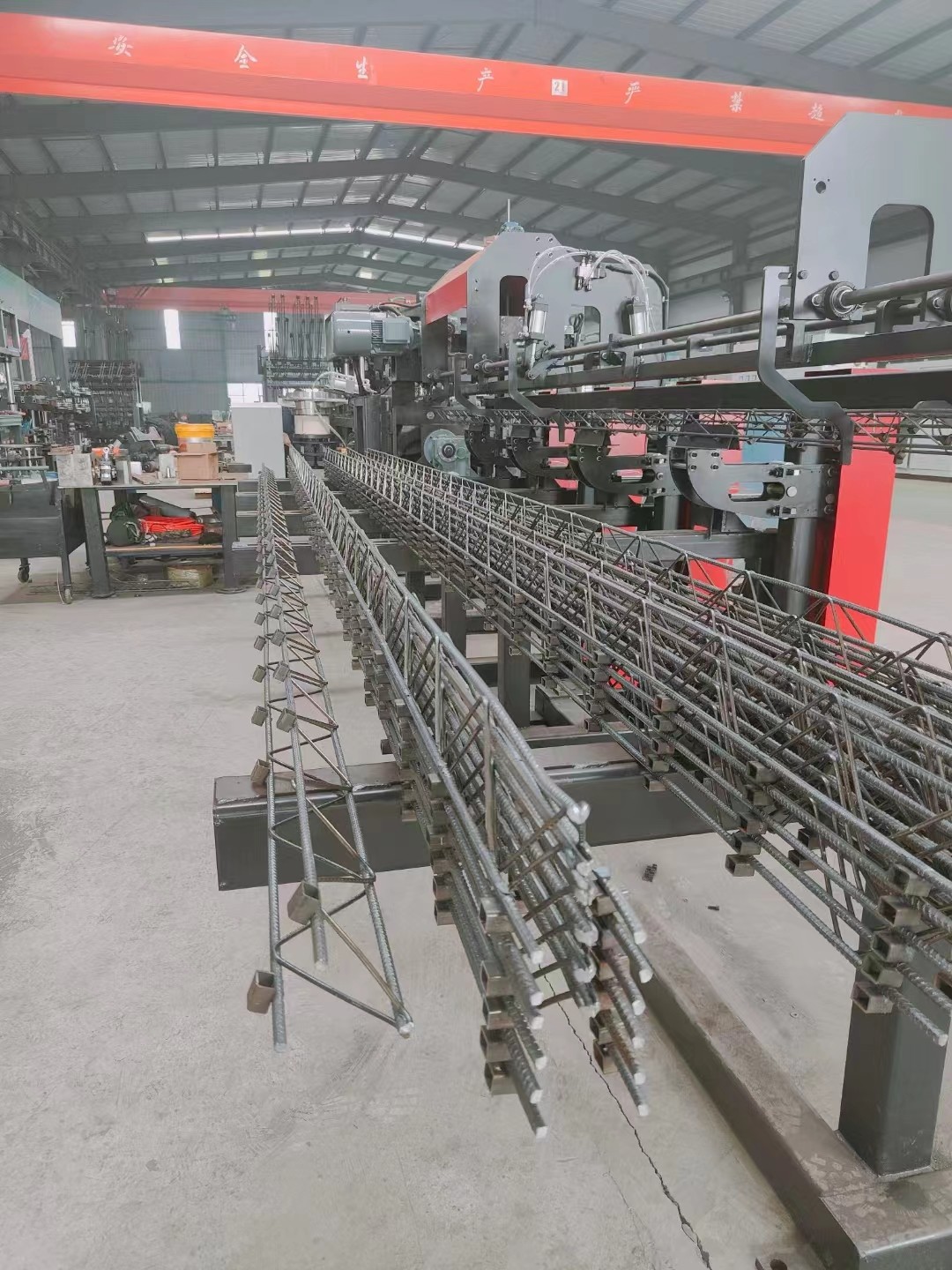

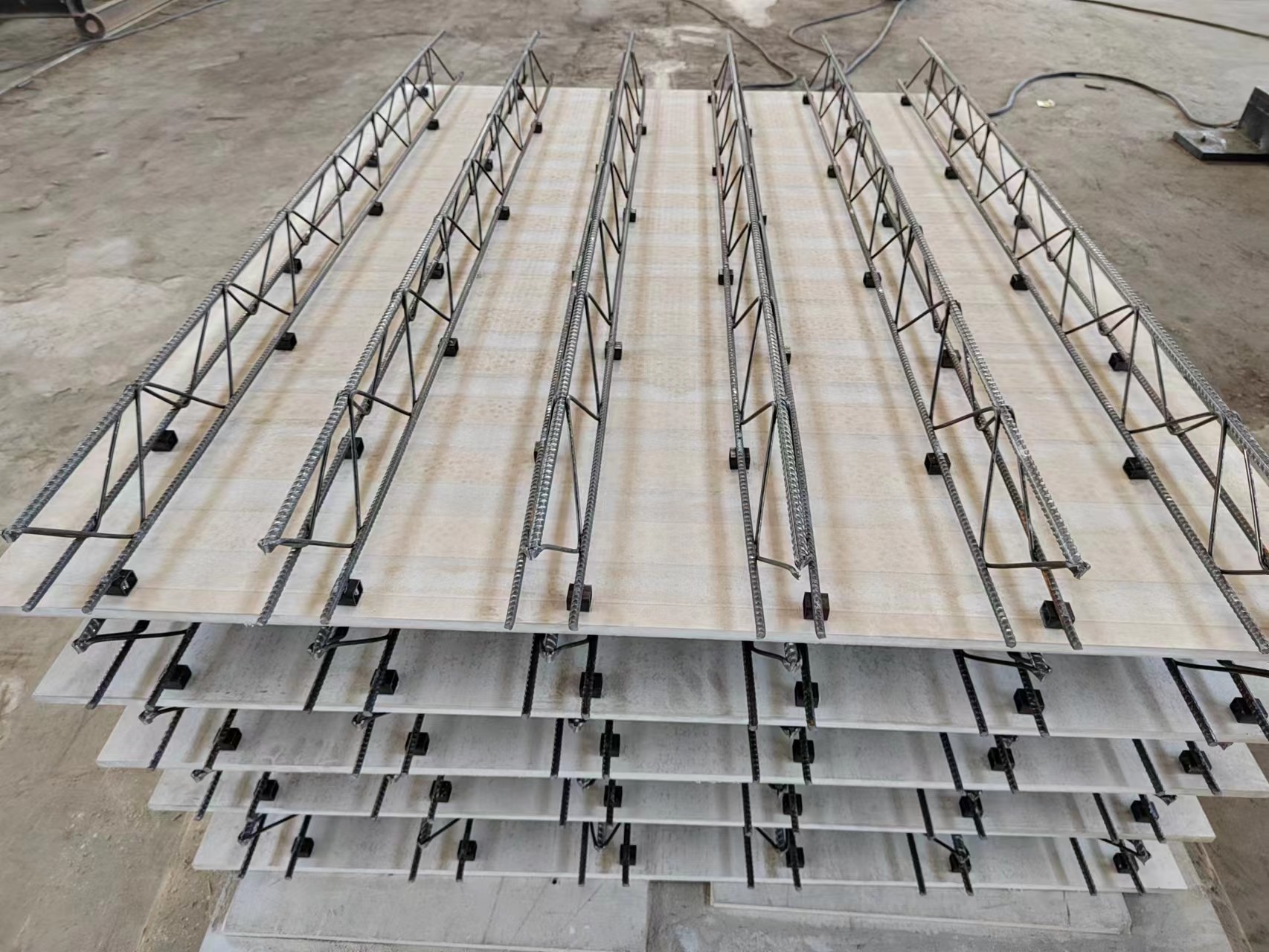

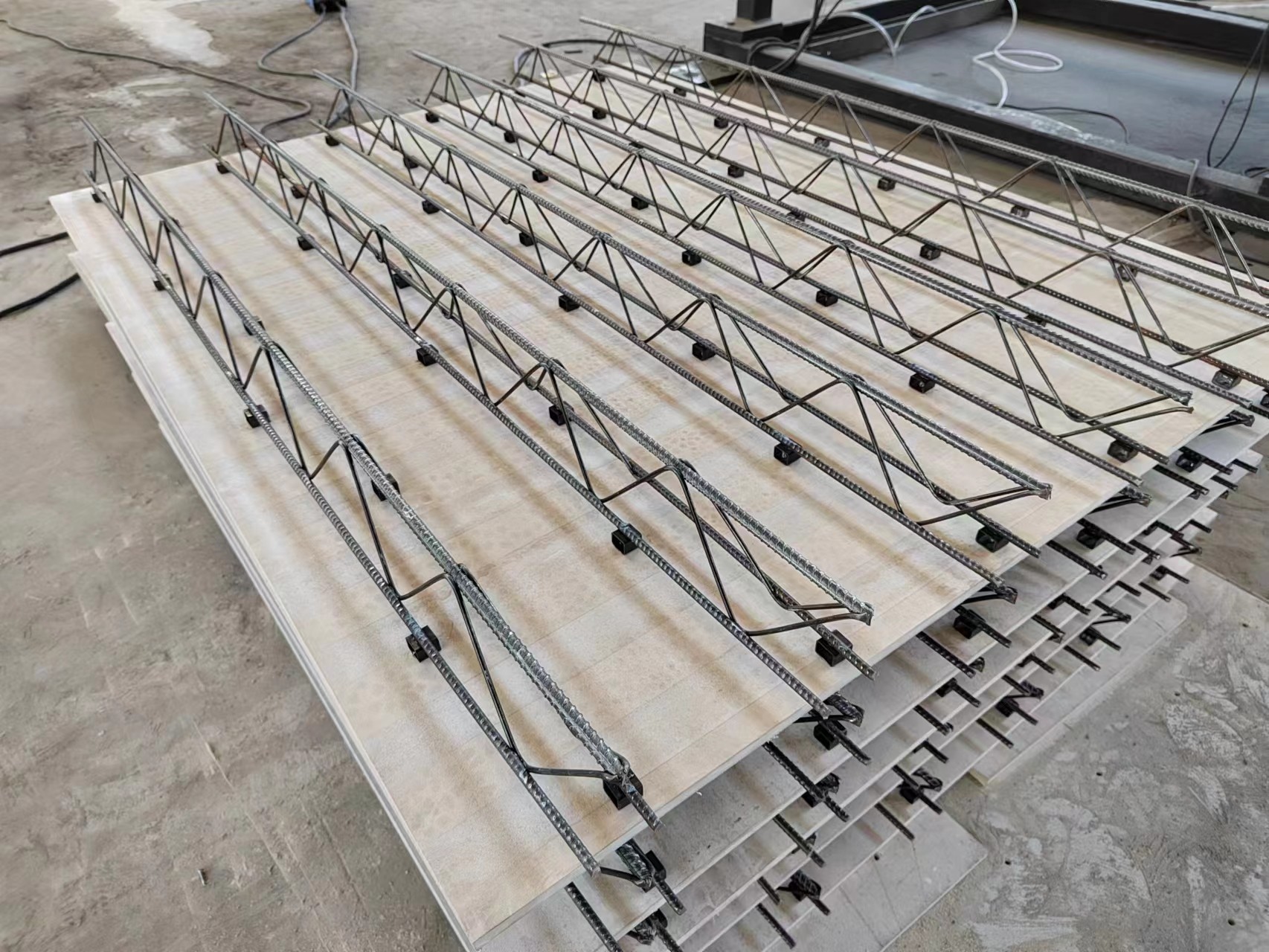

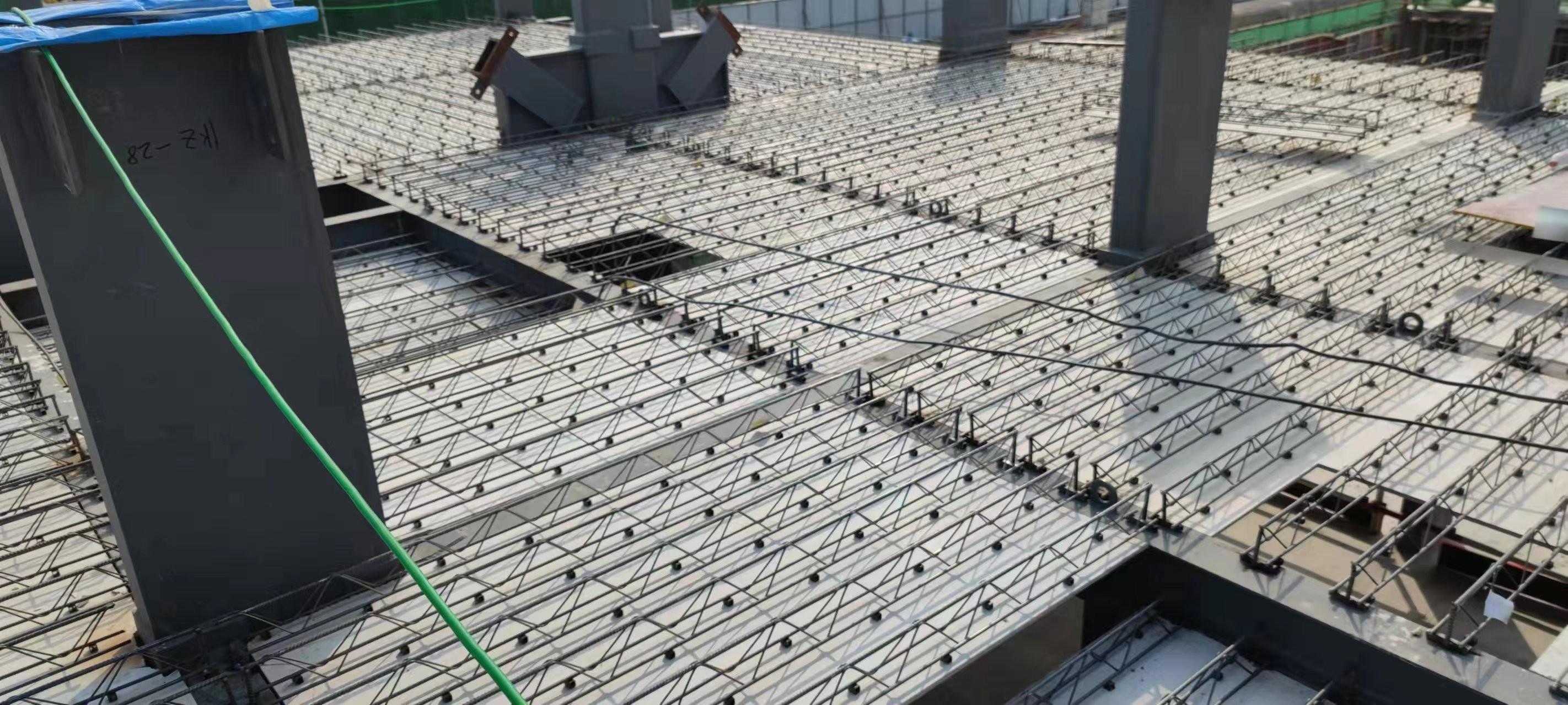

무료 바닥 다이 스틸 트러스 바닥 슬레이브,
