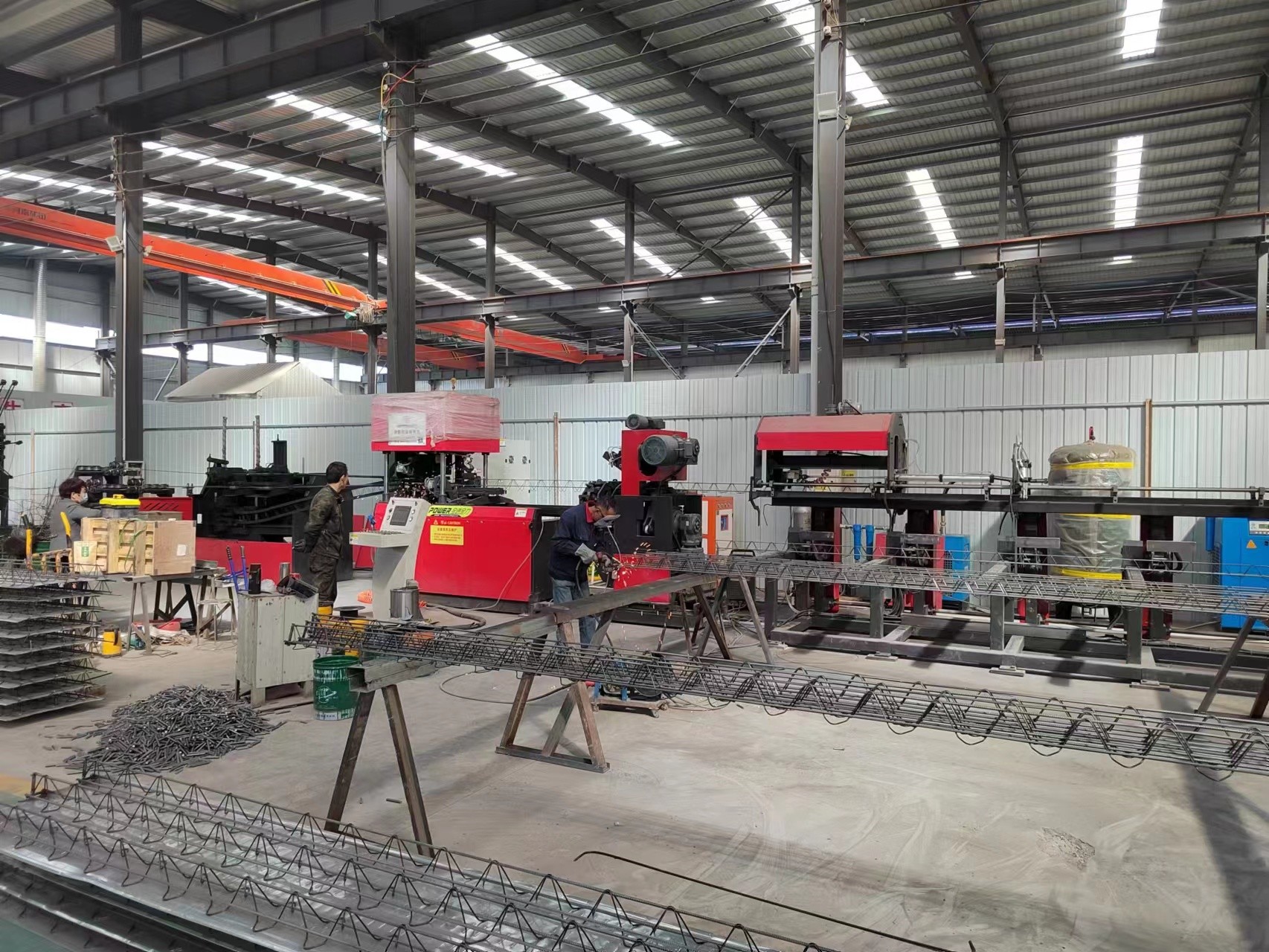

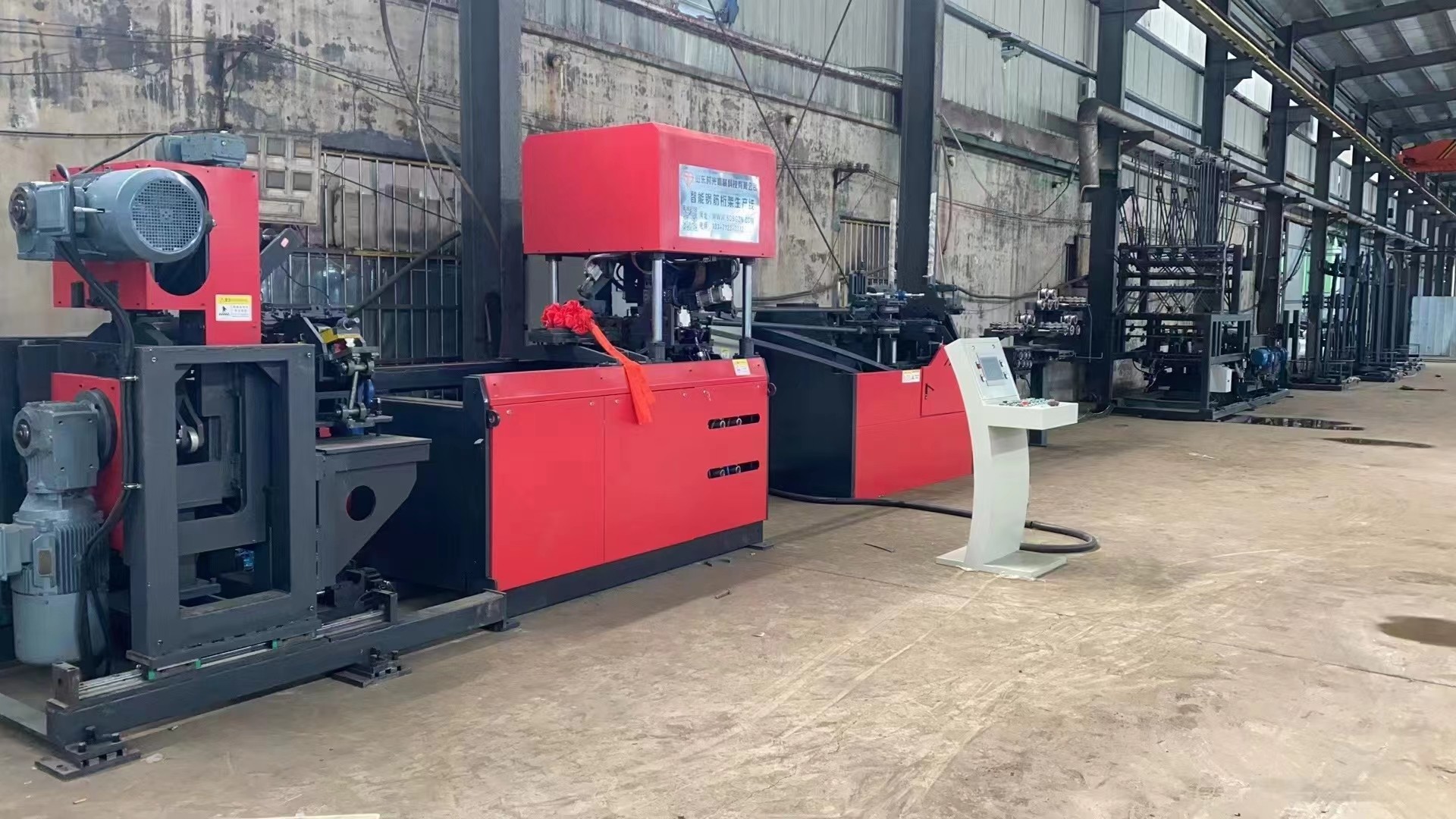

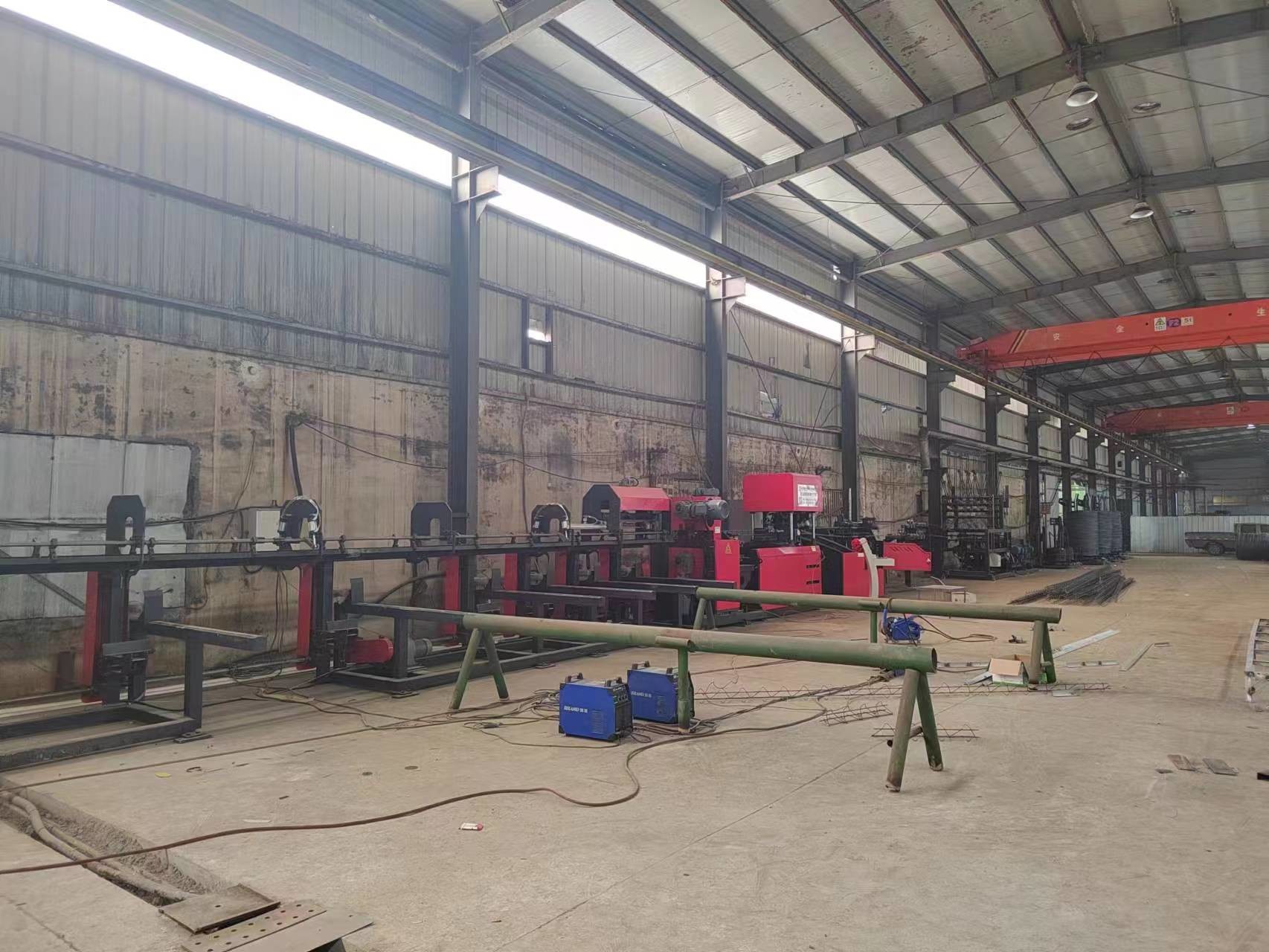

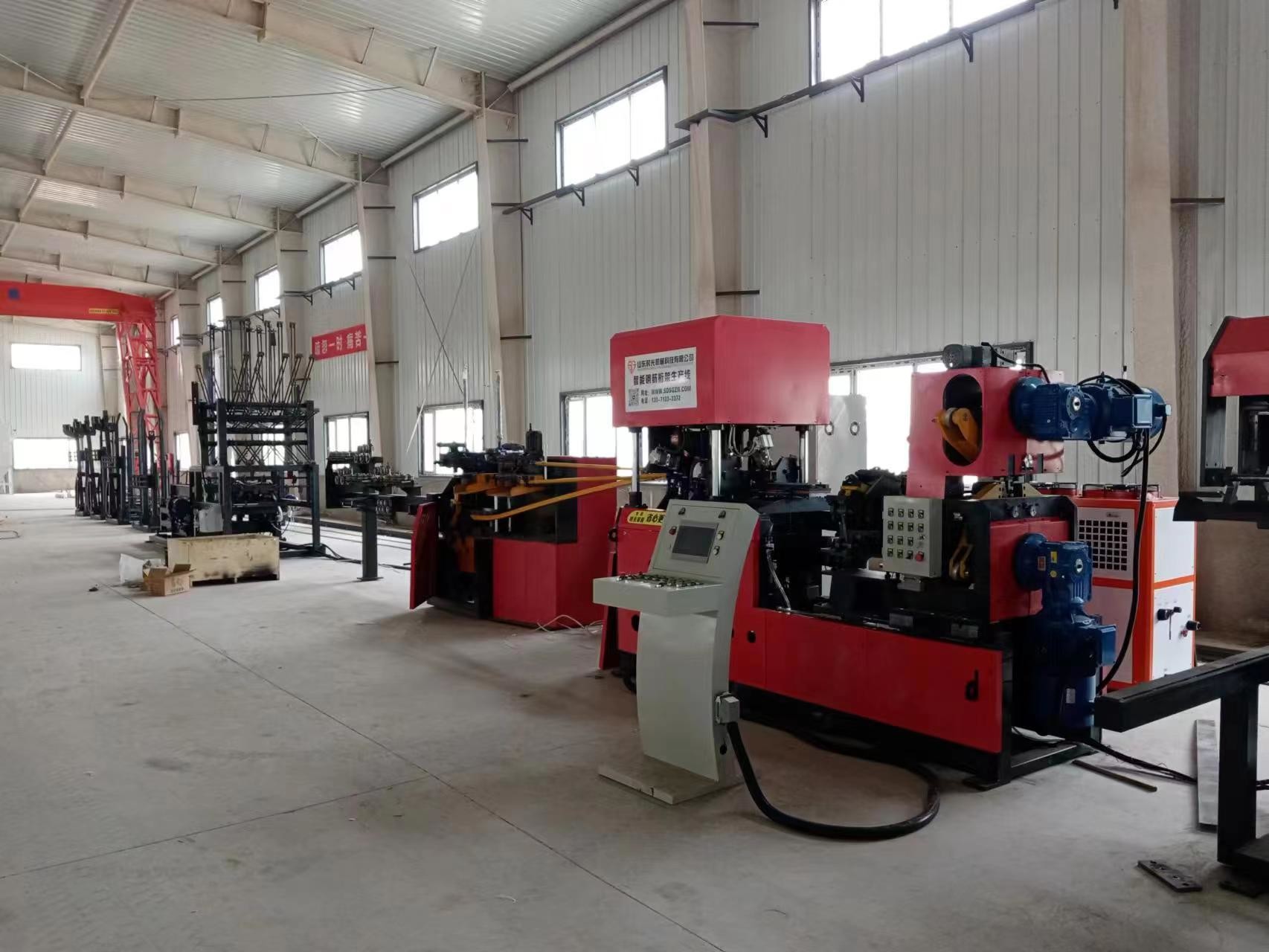

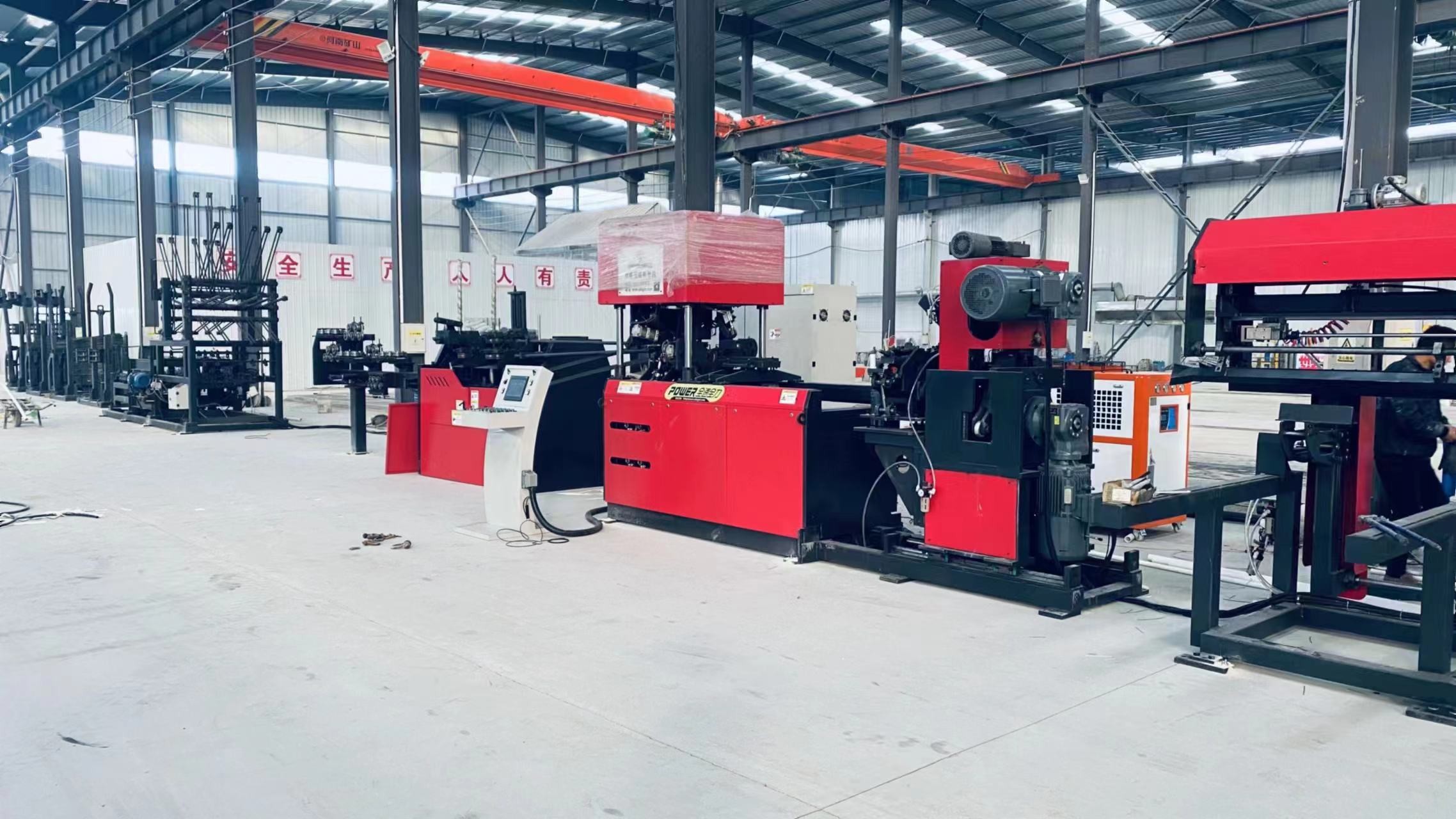

SGHJ-IV 지능형 CNC 트러스 용접 생산 라인 코테이션
코팅 단위: 산둥 시구앙 기계 기술 회사, Ltd.
연쇄 - 아니	장비 이름	장비 모델	단위	양	비용 가격 (RMB)	금액 (RMB)
1	강제 철강 트러스 용접 생산 라인	SGHJ-IV (자동 스파킹)	단위	1
2	템플릿 용접 기계	SGMB-600/576	단위	1
3	스루브 공기 압축기	카이젠 BK37kW	단위	1
4	플릿 프레스	V형 600/576	단위	1
5	냉각용 물 기계	RX-10	단위	1
6	레버 부트 용접 기계	25kva	단위	1
전체	장비 총액: ¥ 글자로:
참고: 이 가격에는 세금 (13% 부가가치), 화물, 디버깅 및 설치 수수료, 교육 수수료가 포함되어 있습니다.
우리 회사는 연구 개발에 초점을 맞추고, 강화 된 강철 트러스 용접 생산 라인의 제조. 우리는 전문적이고 효율적인 기술 연구 개발 팀이 있습니다.회사는 기술 혁신에 중요성을 부여하고, 독립적인 혁신의 길을 따르고, 시장 수요를 충족시키기 위해 제품 구조를 지속적으로 조정합니다.그리고 많은 유명한 기업들과 장기적인 협력 관계를 맺었습니다..

- 아니	장비 부품	양	기술적 특징
1	코일 레버 와이어 레이딩 랙	한 세트	수직 철 철기 기기
2	직선화 및 먹이 메커니즘	한 세트	장갑비뼈를 손상시키지 않고 우수한 정렬 효과를 가진 다륜 정렬을 채택합니다. 세 개의 느림 모터와 함께 두 개의 드라이브 와이어 공급.
3	재료 저장 장치	한 세트	새로운 유형의 개방형 저장 랙으로 장착되어 있으며, 완충 저장 공간을 활용하여 지속적인 생산을 허용하고 장반 축적을 효과적으로 방지합니다.

4	터미널 정정 메커니즘	한 세트	두 번째 단계의 종단 정렬은 주 강화 및 대각선 구성 요소에 5 롤러 정렬 방법을 사용하여 용접 및 형성하기 전에 수행됩니다.트러스 제품의 직선을 보장합니다..
5	직사각형 기구 굽기 메커니즘	한 세트	1) 팽창 막대 구부리는 세르보 모터에 의해 구동되며, 좋은 동기화와 높은 안정성을 보장합니다. 2) 와이어 공급 메커니즘은 다른 서보 모터에 의해 구동되며, 더 나은 동기화와 더 높은 정확성을 제공합니다.두 세르보 모터의 완벽한 협력이 기계를 멈추지 않고 트러스 피치 변경을 가능하게, 생산 효율성을 크게 향상시킵니다.
6	용접 주 단위	한 세트	총 2개의 트랜스포머를 사용하는 두 개의 스팟 용접이 사용되며, 이는 용접 트랜스포머의 총 전력 소비를 60% 이상 감소시킵니다.
7	굽기 메커니즘	한 세트	서보-메커니컬 굽기, 더 빠른 속도, 소음 적고 더 높은 안정성.
8	절단 메커니즘	한 세트	절단 과정에 의해 발생하는 개방 된 용접의 문제를 효과적으로 해결하기 위해 "신장형" 절단 모드를 사용합니다. 이 모드는 또한 절단 과정에서 트러스 왜곡과 왜곡을 피하는 데 도움이됩니다..절단 위치 조절은 서보 모터에 의해 제어되며, 기계를 멈추지 않고 모든 길이의 트레스를 절단 할 수 있습니다.
9	집계 수집 메커니즘	한 세트	자동 스택
10	전기 제어 시스템	한 세트
11	운영 체제	한 세트	작동 버튼 및 다른 구성 요소는 고품질입니다. 편리한 장비 작동 및 조정 속도, 용접 매개 변수 등을 편리하게 작동 트러스 예약 시스템
12	사용 설명서, 예비 부품 및 도구	한 세트	표준 구성

와이어 로딩 래크의 부하 용량	1kg	2000	상부 협동의 높이는 2 미터를 넘지 않아야 하며, 옆 협동의 높이는 1.3 미터를 넘지 않아야 합니다.
철도 꽂기 래크의 수	단위	5
측면 철강 형성 모터의 힘	kW	7.5	세르보 모터
용접 트랜스포머의 힘	kW	11	세르보 모터
와이어 로딩 래크의 부하 용량	kW	160x2	간헐적인 동작
시어 모터 파워	kW	11+11	간헐적인 동작
아래쪽 구석 구부리는 방법		기계식	세르보 모터
래크 모터 전력을 수집하고 들어 올리는 것	kW	2.2	간헐적인 동작
옆 협주곡절 음향	mm	200	190-210 자동으로 조정되는 피치
악보 높이	mm	70~270	높이 250cm 이상, 아래쪽 각조 없이
악보 너비	mm	70-90	큰 너비
상부와 하부 악보 막대기의 지름	mm	6-12
변조의 지름	mm	4-7
악보의 길이가	m	0.2~14	자동으로 조정 가능한 피치
악보의 직선성	mm	±5
악보의 높이 오류	mm	±2
악보의 길이 오류	mm/m	±5	최대 오류 ±15mm
노출된 상부와 하부 협동 막대기의 높이	mm	≤5
생산 라인의 속도	m	12-15	실제 안정적인 생산 속도는 협동의 사양에 의해 결정됩니다.
공기 압력	MPa	≥ 0.7	사용된 가스는 깨끗하고 필터링되고 건조되어야 합니다.

공기 소비	m3/min	3/4.5
생산 라인의 길이 (길이 * 너비 * 높이)	mm	생산 라인의 길이는 4500030003500로 적절하게 조정할 수 있습니다.
전체 생산량	T	≤18 (동품 및 외부 제어 상자를 제외한)
참고: 표준 구성에는 아래쪽 각 구부리기 장치가 포함되어 있습니다. 주거용 산업용 구성에는 아래쪽 각 구부리기 장치가 포함되어 있지 않은지 지정하십시오.

이름	브랜드	설명 언급
작동 화면	쿨룬 퉁타이	ARM CPU로 코어 및 800MHz 주 주파수를 가진 지능형 IoT 터치 스크린입니다. 제품 디자인은 10 인치 TFT LCD, 해상도 1024 * 600, 4 개의 유선 저항 터치 스크린,또한 McsgPro 구성 소프트웨어와 미리 설치.
PLC	헤추안	높은 성능, 컴팩트한 구조, 강력한 기능, 높은 안정성
세르보 모터	헤추안	높은 성능, 높은 신뢰성, 그리고 높은 품질
저전압 제어	CHNT	중국 유명 브랜드, 안정적인 품질, 높은 신뢰성.
전원 공급 장치 전환	타이완 밍웨이	30년 이상의 연구와 제조 경험을 가진 타이완 유명 브랜드입니다.
용접 트랜스포머	첸타이	일본 용접 기술을 사용해서요
공기 부품	야데케	타이완 유명 브랜드, 좋은 품질, 높은 신뢰성, 높은 용량.

소레노이드 밸브	야데케	타이완 유명 브랜드, 좋은 품질, 높은 신뢰성, 높은 용량.
용접 실린더	슈앙베일리 맞춤형 실린더	빠른 속도, 충분한 전력, 높은 안정성
용접 컨트롤러	상하이 구롱	안정적인 제품 성능과 신뢰할 수 있는 품질
감축기	젠장 티안홍	안정적이고 신뢰할 수 있는 성능
선형 안내열	타이완?? 진	높은 부하량, 높은 정확성, 높은 속도, 높은 정확성.
류류	Nsk	수입 품질, 안정적인 품질, 높은 신뢰성.
전기 전선, 케이블	광둥 영케	훌륭한 재료, 강한 단열, 낮은 특이성.

- 아니	기계 부품	양	기술적 특징
1	자동차 로딩 프레임	한 세트	3 × 3 미터
2	모터화 된 풀기	한 세트	3pcs*3m
3	용접기	한 세트	세르보 모터 스테핑을 채택하여, 전극 머리는 정렬 막대와 안내 장치로 물 냉각됩니다.
4	전기 제어 시스템	한 세트	조그다 U-컨트롤 지능형 모듈과 같은 제어 시스템을 채택
5	운영체제	한 세트	SGMB 시스템을 채택
6	사용 설명서, 무작위 예비 부품 및 도구	한 세트	표준 구성
7	다른 구성	한 세트	가이드 공기 압축 및 정렬 막대기, 모터 수신 및 공급 프레임으로 장착.

가등전압	380V 50HZ
용접 트랜스포머 전력	3*100KVA
다른 전력	3kW
스텝 피치	190mm-210mm (조정 가능)
용접 전극 수	6 단위
작업 테이블의 높이	800mm
가공 가능한 바닥 막대기의 길이가	0.4m-12m
용접 가능한 판의 너비	576/600mm
용접 가능한 판의 두께	00.4mm-1.0mm
다른 구성	그것은 유도 된 공기 압축 및 정렬 중지, 및 모터 승합 및 공급 프레임으로 장착되어 있습니다.
전체 기계의 무게	3T

항목		공기 냉각 시리즈 제품
항목		RX-10
전원 공급		10P-50Hz-380V
냉각 물 흐름 m3/h		6.0
전체 전력 소비 kW		10.5
냉각 용량	kW	36
	kCal/hr	30960
	종류	완전히 닫힌 스크롤 타입
	시작 방법	직접 시작
응축 단위	종류	고효율의 보라색 구리 장장 알루미늄 필리핀 핀 + 낮은 소음 팬
응축 단위	냉각 공기 부피 m3/h	12000

	유닛 수	1
냉각 액체	종류	R22
내장 물 펌프 kW		1.5
증발기	유닛 수	고효율의 물탱크 코일 타입
	종류	1
	파이프 직경	DN40
안전 보호 장치		고전압 및 저전압 보호, 얼음 방지 보호 (두 번), 안전 밸브, 과부하 보호, 하단, 역단, 하단, 과전압, 물 흐름 보호 등
안전 보호 장치	길이	1610
	너비	735
	높이	1390
전체 차원	1kg	326

배열 압력 Mpa	0.8
방출 부피 m3/min	5.5
모터 전력 kW	37
배기가스 인터페이스	G11/2
소음 db ((A)	67
무게 kg	730
전체 차원 mm	124010301435

주전자 전력	4kW ((순환 사이클로이드 환속 모터)
PLC 및 주파수 변환기	델타 (PLC 마이크로 컴퓨터 제어 시스템: 자동으로 판의 수와 길이를 제어)
터치 화면	WEINVIEW.CO.,LTD (타이완)
수압형 절단 메커니즘	도형에서 절단
먹이 너비	625/600
소재가 아닌 다른 소재	0.4·0.7mm (출력 강도 ≤ G300의 진압제철판)
형성 속도	10~15m/min
포밍 패스 수	12
전체 무게	약 3.5T
